蜗轮蜗杆的介绍

发布者：畅馨精工发布时间：2020/4/30 15:40:05

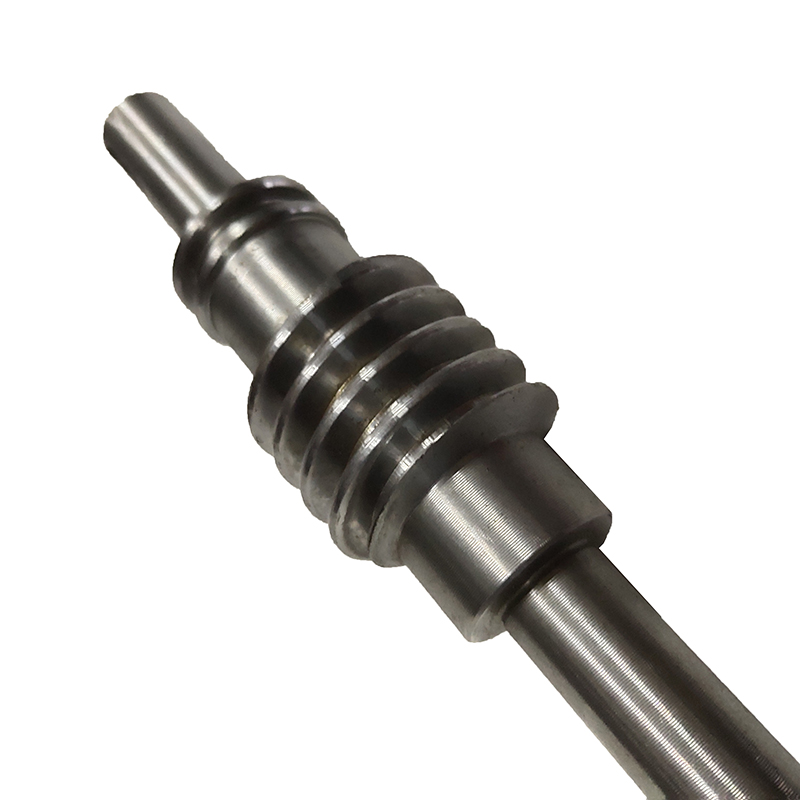

蜗轮蜗杆是减速机的重要零部件，一般情况下，蜗杆为主动轮，材料是密度大的合金钢，不易磨损；蜗轮为从动轮，材料为青铜的。蜗轮用青铜是因为青铜有润滑作用，有利于减小摩擦；且青铜质地比较软，一般蜗杆的材料都比蜗轮硬，蜗轮是被动轮，蜗杆是主动轮一般都与电机相连，万一设备发生故障不能转动，电机可以通过蜗杆把质地软的蜗软损坏，来保护电机不被烧坏。
制造蜗轮副的材料组合首先要求有优良的减摩性，此外还要求一定的强度。在滑动速度较高的重要传动中，蜗轮材料通常采用铸锡青铜ZQSn10-1和ZQSn6-6-3，铸铝铁青铜ZQAl9-4和ZQAl10-3-1.5的抗胶合能力较差，不宜用于滑动速度大于6m/s的场合。

在滑动速度较低(小于2m/s)的传动中，可采用HT15-33到HT20-40的灰铸铁。蜗杆材料主要为碳素钢或合金钢，比如12CrNi3A、18CrMnTi、20CrMnTi、20Cr、20CrV等(渗碳淬火到HRC58～63)，也可用A6、40、45、40Cr及40CrNi等(淬硬到HRC45～55)。

自从数控车床应用到实践出产中后，蜗轮蜗杆的出产功率不仅得到了进步，而且加工的精度也得到了确保。在数控车床上加工蜗轮蜗杆存在必定的难度，需求对加工的深度以及切削刀的程度进行准确的把握，防止在加工进程中或许呈现的扎刀现象。

在规划工艺时，主程序需求从起刀点方位进行，别的加工蜗轮蜗杆的进程中还需求其他子程序的调用，整个进程的完整性才干得到确保。一般在粗车完结之后再进行精车，车床转速选为10RPM，加工进程中需求对轴向齿厚精度和齿侧外表粗糙度进行确认；左右切削法粗车完结之后，可以在两边齿侧距离刀刃之间看到赶刀刃的间隙。

精车起刀点的确认，可以根据对刀的差错进行必定程度的调整，防止空走刀现象的呈现。在精加工主程序定位之后，严厉按照相关图样的要求，对蜗轮蜗杆的左侧面进行加工。假如主程序需求进行二次定位，要确保蜗轮蜗杆齿厚度和右侧面粗糙度的要求。别的，添加切削液可在必定程度上进步切削加工功率，改善齿面加工质量。

文章整理：蜗轮蜗杆的介绍www.ch-xin.com
