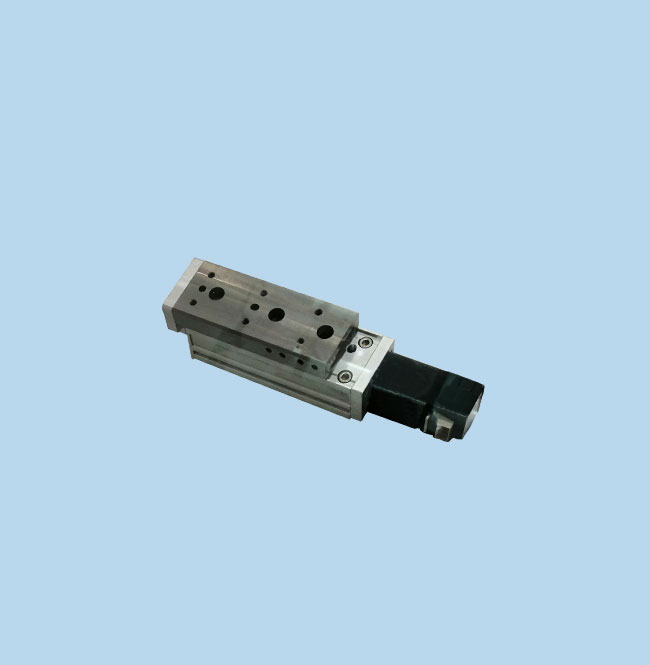

短行程精密模组1

名称:短行程精密模组

规格

材质

应用范围

欢迎致电186-8829-1870, 咨询和订购

立即咨询
  • 产品描述

一、畅馨精工标准梯形滑动丝杆副组件介绍
7.1 米制梯形螺纹(30°)(Tr)介绍
    梯形螺纹主要用于传动(进给和升降)和位置调整装置中,在机械行业有着广泛的使用。一般用途米制梯形螺纹的公差采用了米制普通螺纹的公差制,对螺纹的导程(螺距)和牙侧角等单项参数没有规定单独的公差值。所以,这种梯形螺纹不适用于对传动精度有较高要求的精密传动螺纹。精密传动梯形螺纹需在一般梯形螺纹标准的基础上补充规定螺纹单项参数公差。
    梯形螺纹也可用于紧固连接场合。
    按照德国梯形螺纹标准,ISO于1977年制定了一般用途米制梯形螺纹国际标准,这套标准被世界许多国家采用,具体内容见表7-1。
    我国于1960年颁布了梯形螺纹牙型、系列和基本尺寸机械行业标准(JB 107)。因当时国内的梯形螺纹主要采用配作方式加工,没有规定梯形螺纹的公差标准。1965年,参照俄罗斯标准,我国制定了梯形螺纹牙型、系列、基本尺寸和公差国家标准(GB 784和GB 785),为梯形螺纹的大批加工和互换奠定了技术基础。1986年,参照ISO标准,我国修订了梯形螺纹国家标准(GB/T 5796.1~5796.4),采用了米制普通螺纹的公差体系。2003年,我国再次修订了梯形螺纹国家标准,进一步向ISO标准靠拢,新标准于2005年发布。


01. 梯形丝杆加工范围



单位:mm
长度范围
精度等级
公称直径
<500
500-2000
2000-3000
3000-5000
5000-8000
8000-12000
>12000
8-10
7,8,9
12-18
7,8,9
20-25
7,8,9
26-30
7,8,9
8,9
32-40
7,8,9
8,9
44-55
7,8,9
60-75
7,8,9
8,9
80-125
7,8,9
8,9
130-300
9

  01 梯形丝杆副

    梯形丝杆较滚珠丝杆成本低,能有效解决夹持、定位、进给运动之要求,具有自锁性。
编号说明

    1、梯形丝杆编号

    ①梯形丝杆标记
    ②公称外径
    ③工称导程
    ④螺纹旋向: 右旋:无记号;左旋:L
    ⑤螺杆全长
    ⑥有效梯形螺纹长度

    2、梯形螺母

    梯形螺母材料一般有铜、POM等,不做编号说明,按客户图纸加工,与丝杆配作

02. 生产产品及材料


      丝杆 : 45# 40Cr 2Cr13不锈钢(SUS303、SUS304、SUS316)
      非调质钢 : YF40MnV、F45V、YF45MnV、F40MnV、F40MnV、F35MnVN、YF45V等
      螺母 : 黄铜、青铜、铸铁、赛钢、尼龙、锌基合金

03. 产品关系图
