滚花刀的装夹装置。两种设计的滚花刀装置方式相同，只是支承架与机床的连接部分有所区别。在支承架上加工一孔，在加工部位对面横向过孔中心线铣槽与通孔：槽宽与滚花刀柄等宽，深与刀柄等高，靠近槽接孔处下边齐槽根部垂直铣一窄细槽，便于滚花挤出的细微铁屑流出，

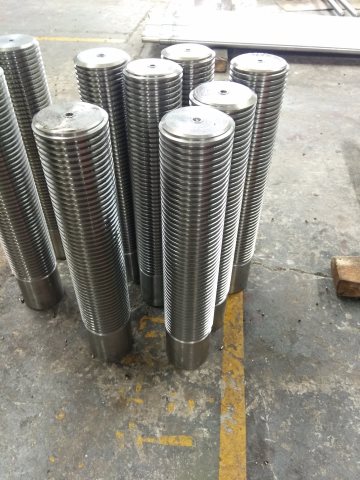

      防止滚花轮滞塞、卡紧。滚花刀用快换盖板压住，由带梅花手柄的螺杆将滚花刀柄顶紧。圆钢经过导向套后被滚花，紧接着被高速铣削，实现两道工序一次完成。导向套用工具钢调质加工而成，其上铣一开口，长与支架端面平。导向套定位销孔、装配螺钉与支架配作，要确保开口正对槽中心线。设备由车床改装，工件转动，刀盘及滚花刀架移动。去掉车床刀架部分，在溜板上配装铣削头及自制跟刀架，将滚花刀装于跟刀架上，跟刀架置于铣刀盘前面。工件左端用卡盘夹紧，右端去掉尾座，安装一带较长空心管的支架，这样一次可以装夹较长原料，将铣削部分截断后加工，可以减少端料浪费。专门设计时，由光杆带动丝杠在螺母中转动，螺杆左端装弹簧夹头，工件向左转动进给，光杆、螺杆皆用空心管加工而成。因为中间悬空较长，可以考虑用辅助支架托起。
