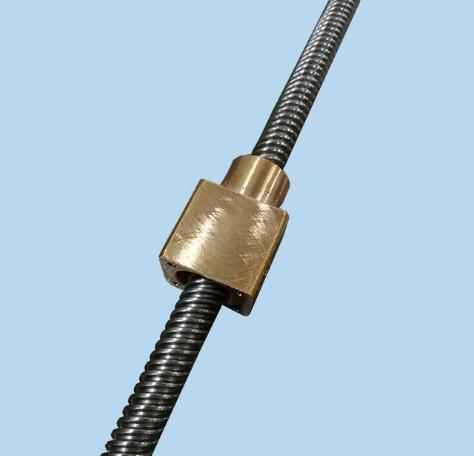

东莞梯形丝杆是机械设备中传动运动的重要构件，应用范围较广，东莞梯形丝杆是能够将直线运动转化为旋转运动，或者将旋转运动转化成直线运动，转换效率为百分之七十，由于导程比较大，它们对于在低速转动时提供较快的进给，速度是较佳的选择。
       1、外径——与外螺纹牙顶相重合的假想圆柱面直径——亦称公称直径。
       2、内径——与外螺纹牙底相重合的假想圆柱面直径，在强度计算中作危险剖面的计算直径。
       3、中径——在轴向剖面内牙厚与牙间宽相等处的假想圆柱面的直径，近似等于螺纹的平均直径d2≈0.5。

       4、螺距——相邻两牙在中径圆柱面的母线上对应两点间的轴向距离。

       5、导程——同一螺旋线上相邻两牙在中径圆柱面的母线上的对应两点间的轴向距离。
       6、线数——螺纹螺旋线数目，一般为便于制造n≤4螺距、导程、线数之间关系：L=nP。
       7、螺旋升角——在中径圆柱面上螺旋线的切线与垂直于螺旋线轴线的平面的夹角。
       8、牙型角——螺纹轴向平面内螺纹牙型两侧边的夹角。
       9、牙型斜角——螺纹牙型的侧边与螺纹轴线的垂直平面的夹角。
