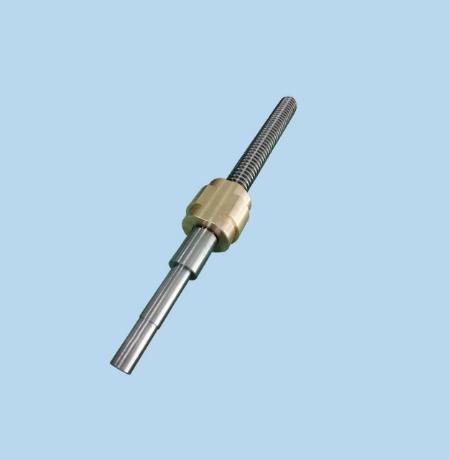

梯形螺杆梯形丝杆螺纹因其有定心度。螺纹牙大，所以要使用精度高的进给装置，而机床的丝杠中进给用的螺纹，几乎都是梯形螺纹，有30度梯形螺纹和29度梯形螺纹两种，并可依次加工成规定角度。29度梯形螺纹按照1in多少牙数来表示，30度梯形螺纹用螺距表示。而且梯形螺纹一般比三角形螺纹的螺纹牙大，所以切削量也多，和三角形螺纹的进给方法不同。根据梯形螺纹的基本牙型，用牙底宽的矩形螺纹的车刀开始加工牙宽的矩表螺纹。与一般的矩形螺纹相比牙底的宽度大得多，所以需要取好后角。
　　梯形丝杠螺纹的基本牙型相符的车刀精加工两侧的牙侧。为了加工牙侧，梯形螺纹的牙会增大，一个车刀加工两边时受力太大，所以要一面一面的加工。要加工梯形螺纹，就需要先加工矩形，但要尽量做到只加工到8分的尺寸，且矩形螺纹一次的进给量只能在0.050.1毫米左右。但是沟槽较深，所以会花费很多的时间，而加工牙侧时，进给量为0.05毫米，就会有30度的角度。
