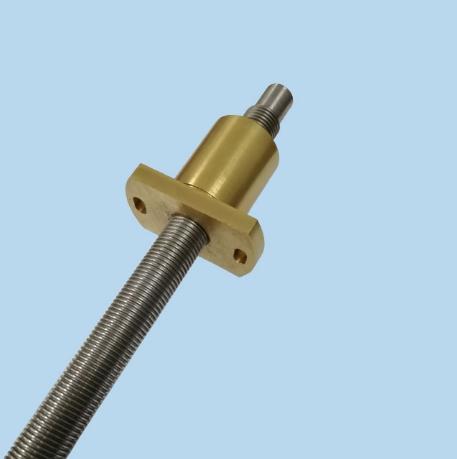

想必大家对梯形丝杠螺纹，并不熟悉，梯形丝杠螺纹是由螺纹代号、公差代号及旋合长度代号标记的，彼此用“—”分开。今天，就给大家介绍一下梯形丝杆螺纹的标注含义。
         梯形丝杆螺纹的标注含义是完整的丝杠螺纹标记和代号有丝杠螺纹特征代号，尺寸代号，公差带代号以及其他有必要做进一步说明的个别信息组成。

          梯形螺纹代号由种类代号Tr和螺纹“公称直径×导程”来表示，由于标准对内螺纹小径D1和外螺纹大径只规定了一种公差带，规定外螺纹小径d3的公差位置永远为h的梯形丝杠基本偏差为零。

          公差等级与中径公差等级数相同，而对内螺纹大径D4，标准只规定下偏差为零，而对上偏差不作规定，因此梯形丝杆螺纹仅标记中径公差带，并代表梯形螺纹公差。
         梯形丝杆螺纹的旋合长度分为三组，分别称为短旋合长度（S）、中旋合长度（N）和长旋合长度（L）。在一般情况下，中等旋合长度（N）用的较多，可以不标注。
         梯形螺纹副的公差代号分别注出内、外螺纹的公差带代号，前面是内螺纹公差带代号，后面是外螺纹公差带代号，中间用斜线分隔。
