四氧化三铁保护膜处理(代码B5)

四氧化三铁保护膜处理即表面发蓝处理，也被称之为发黑或煮黑【英文名称】blueing。

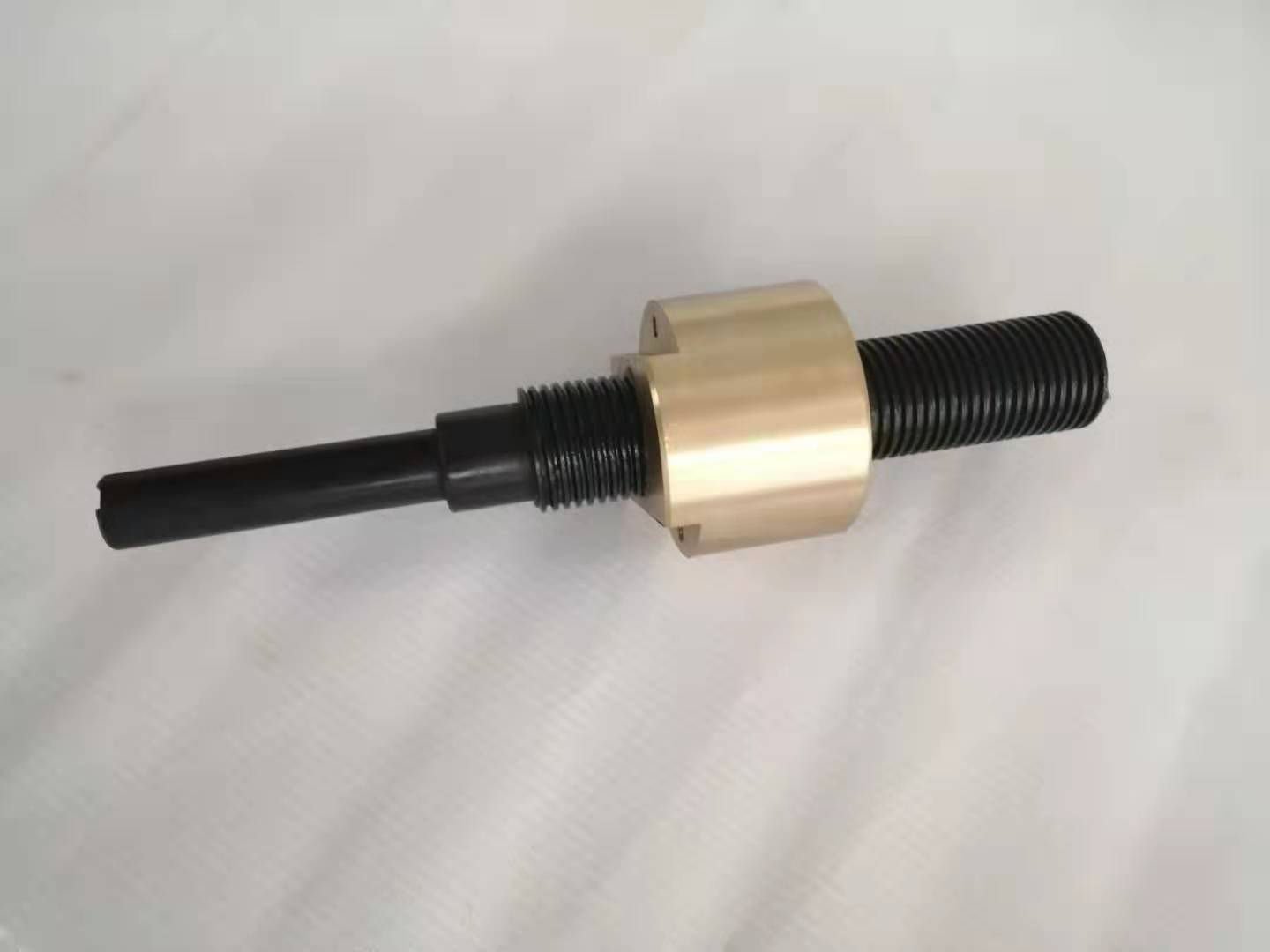

外观有光泽可装饰，主要是用于防锈, 防止金属表面被腐蚀。发蓝处理现在常用的方法采用碱性氧化法或酸性氧化法，将钢在空气中加热或直接浸于浓氧化性溶液中，使其表面产生极薄的氧化物膜的材料保护技术，以防止金属表面被腐蚀，此处理过程称为“发蓝”或发黑。钢铁零件的发蓝可在亚硝酸钠和硝酸钠的熔融盐中进行，也可在高温热空气及500℃以上的过热蒸气中进行，更常用的是在加有亚硝酸钠的浓苛性钠中加热。黑色金属表面经“发蓝”处理后所形成的氧化膜，其外层主要是四氧化三铁，内层为氧化亚铁。氧化膜厚度0.5-3um不改变工件的尺寸和光洁度。在不同的材质上有不同的颜色存在，一般较多看到的有：黑色，蓝黑色，蓝色，棕红色。颜色不同的主要原因是钢铁材质里的：碳，硅，锰，铬，镍等元素影响。

文章整理：表面处理之四氧化三铁保护膜处理www.ch-xin.com
